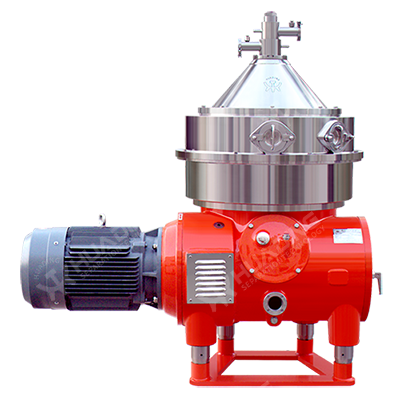

Nozzle Separator Pand 45 in 3-fasige uitvoering

Sproeierafscheider PEENND45 in 3-fasen uitvoering
Palmolieslibafscheiding en ontoliën van het effluent van de palmoliefabriek

De PAND-nozzle-separator wordt gebruikt voor het terugwinnen van palmolie uit de onderstroom van de bezinktank in een palmoliemolen. Deze onderstroom wordt gewoonlijk slibwater genoemd. PAND-palmolieafscheider met mondstuk wordt soms geïnstalleerd om olie terug te winnen uit de zware fase van een driefasige karaf. De olie is uit de karaf verwijderd en er is nog heel weinig over voor de palmolieafscheider met het PAND-mondstuk. De belangrijkste taak is het terugwinnen van de olie in de derde laag. De gevraagde scheidingsplicht is hier het scheiden van water en water met wat olie die zwevende deeltjes bevat.
Het scheiden gebeurt in een roterende kom met daarin conische schijven, waarbij in de ruimte tussen elke schijf de daadwerkelijke scheiding plaatsvindt. Het vloeibare voer komt de kom binnen via een stationaire toevoerpijp in een roterend verdeelinzetstuk in het midden van de kom en gaat vervolgens naar de schijvenstapel. Vaste stoffen worden continu afgevoerd via de perifere mondstukken. De uitblaasmondstukken verlaten de machine door zwaartekracht via een uitlaat in het frame. Het water wordt naar de wand van de kom geperst, waar het onder druk door de centripetale pomp wordt afgevoerd. De geconcentreerde olie wordt eveneens door een ingebouwde centripetaalpomp naar buiten gepompt. Mocht het olie- en watergehalte in de kom naar buiten bewegen, waarbij het risico bestaat dat de olie samen met de vaste stoffen wordt uitgeworpen, dan zal water uit de bovenliggende balanstank automatisch de kom binnendringen en het oliepeil terugduwen naar de normale positie.
Door de spuitmondhouders van buitenaf te verwijderen en de bak met water door te spoelen terwijl deze op lage snelheid draait, kan de PAND-spuitdoppenscheider worden gereinigd zonder demontage. Op deze manier wordt de stilstand van de machine verminderd.
Bovendien wordt de PAND-nozzle palmolieafscheider geleverd met een CIP-programma. Spoelwater wordt aanvankelijk in de voedingsinlaatbuis gebracht wanneer de centrifuge gedurende een paar cycli op lage snelheid draait. Later wordt dit gevolgd door het inbrengen van het spoelwater in de uitlaat van de geklaarde lichte fase (teruggewonnen olie) via de schijvenstapel wanneer deze op hogere snelheid draait.
Alle met vloeistof bevochtigde onderdelen zijn van roestvrij staal. Het frame is gemaakt van gietijzer, behalve het bovendeel en de framekap die van roestvrij staal zijn. Ter bescherming tegen erosie bevat de PAND palmolieafscheider diverse erosiebeschermers en liners.

Specificaties:

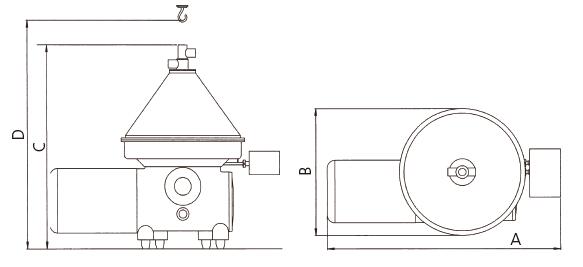

Afmeting

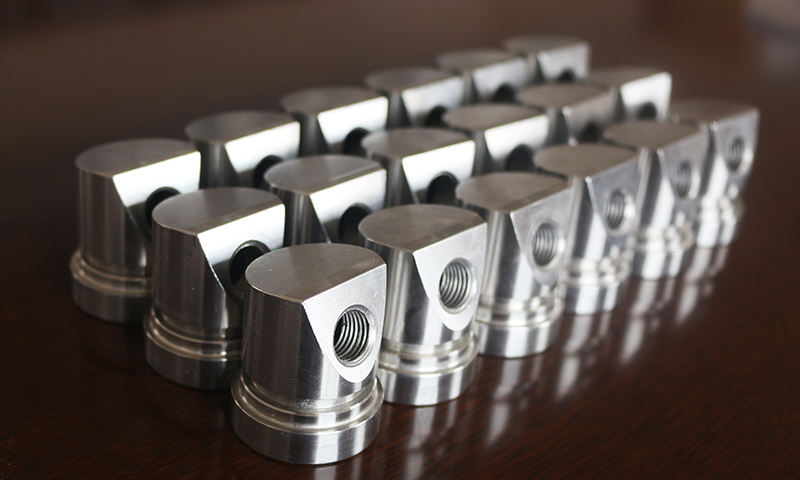

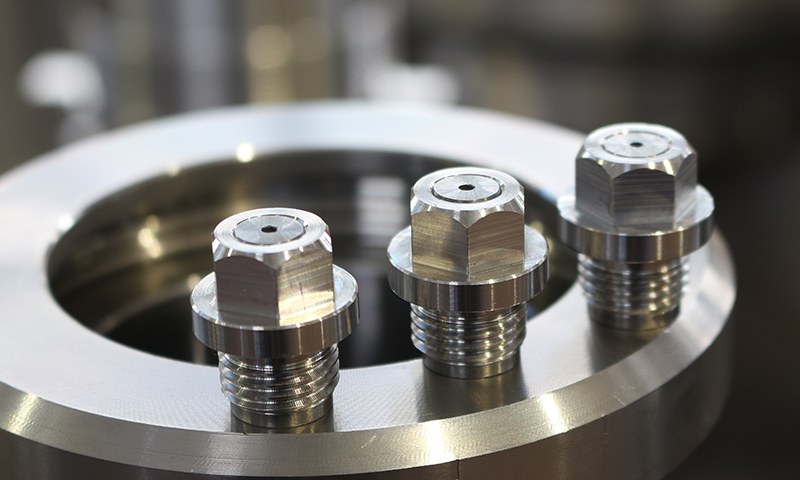

Mondstuk	Bus aanbrengen

Zowel de sproeier als de insteekbus kunnen voor andere sproeierscheiders worden gebruikt. Voor meer informatie kunt u contact met ons opnemen.
