Palmolie

Huading Separator heeft een productassortiment voor de palmoliefabriek dat zich concentreert op apparatuur voor de oliekamer. Niet alleen de palmolieafscheider, maar ook de palmoliedecanteercentrifuge.
De producten die wij op de markt brengen zijn:

━ Mondstukscheider
━ Karafcentrifuge
━ Palmoliezuiveraar

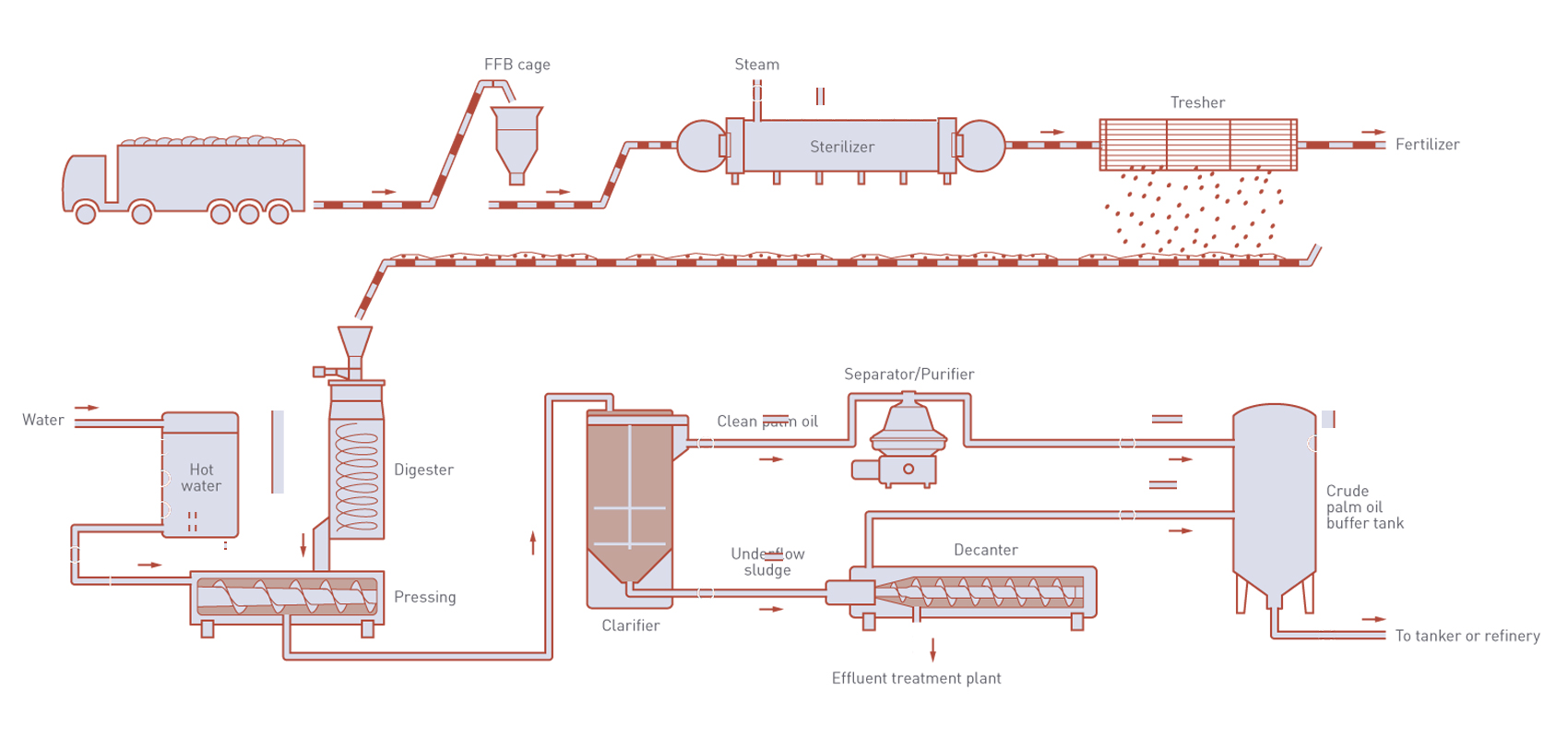

ruwe-palmolie-proces-stroomschema-decanter-centrifuge

Palmolie uit de onderstroom kan worden teruggewonnen met een van de volgende systemen:
━Driefasige mondstukscheider
━Driefasige decantercentrifuge
━Twee- of driefasige karaf in combinatie met sproeierafscheider

Mondstukscheider

De PAND-nozzle-separator wordt gebruikt voor het terugwinnen van palmolie uit de onderstroom van de bezinktank in een palmoliemolen. Deze onderstroom wordt gewoonlijk slibwater genoemd. PAND-palmolieafscheider met mondstuk wordt soms geïnstalleerd om olie terug te winnen uit de zware fase van een driefasige karaf. De olie is uit de karaf verwijderd en er is nog heel weinig over voor de palmolieafscheider met het PAND-mondstuk. De belangrijkste taak is het terugwinnen van de olie in de derde laag. De gevraagde scheidingsplicht is hier het scheiden van water en water met wat olie die zwevende deeltjes bevat.
Het scheiden gebeurt in een roterende kom met daarin conische schijven, waarbij in de ruimte tussen elke schijf de daadwerkelijke scheiding plaatsvindt. Het vloeibare voer komt de kom binnen via een stationaire toevoerpijp in een roterend verdeelinzetstuk in het midden van de kom en gaat vervolgens naar de schijvenstapel. Vaste stoffen worden continu afgevoerd via de perifere mondstukken. De uitblaasmondstukken verlaten de machine door zwaartekracht via een uitlaat in het frame. Het water wordt naar de wand van de kom geperst, waar het onder druk door de centripetale pomp wordt afgevoerd. De geconcentreerde olie wordt eveneens door een ingebouwde centripetaalpomp naar buiten gepompt. Mocht het olie- en watergehalte in de kom naar buiten bewegen, waarbij het risico bestaat dat de olie samen met de vaste stoffen wordt uitgeworpen, dan zal water uit de bovenliggende balanstank automatisch de kom binnendringen en het oliepeil terugduwen naar de normale positie.
Door de spuitmondhouders van buitenaf te verwijderen en de bak met water door te spoelen terwijl deze op lage snelheid draait, kan de PAND-spuitdoppenscheider worden gereinigd zonder demontage. Op deze manier wordt de stilstand van de machine verminderd.
Bovendien wordt de PAND-nozzle palmolieafscheider geleverd met een CIP-programma. Spoelwater wordt aanvankelijk in de voedingsinlaatbuis gebracht wanneer de centrifuge gedurende een paar cycli op lage snelheid draait. Later wordt dit gevolgd door het inbrengen van het spoelwater in de uitlaat van de geklaarde lichte fase (teruggewonnen olie) via de schijvenstapel wanneer deze op hogere snelheid draait.
Alle met vloeistof bevochtigde onderdelen zijn van roestvrij staal. Het frame is gemaakt van gietijzer, behalve het bovendeel en de framekap die van roestvrij staal zijn. Ter bescherming tegen erosie bevat de PAND palmolieafscheider diverse erosiebeschermers en liners.

Karafcentrifuge

De driefasige decanter uit de PAWT-serie scheidt het geperste ruwe oliemengsel dat uit de onderstroom van de hoofdbezinktank komt in een oliefase, een droge vaste stofkoek en vrijwel olievrij afvalwater. De oliefase wordt naar een zuiveraar gestuurd, die de palmolie polijst en op betrouwbare wijze zelfs hoogwaardige kleine verontreinigingen verwijdert.

Het palmolieslib komt de roterende kom binnen via een stationaire toevoerbuis en wordt radiaal naar buiten in de kom geworpen via de toevoerpoorten in de transportnaaf. Door middel van middelpuntvliedende kracht worden de vaste stoffen en vloeistoffen in de kom van elkaar gescheiden.
Terwijl de vaste deeltjes zich tegen de wand van de kom nestelen en worden afgevoerd door middel van een transportschroef, hoopt de gezuiverde vloeibare fase zich op boven de afgescheiden fase van de vaste stoffen en wordt aan het andere uiteinde van de kom afgevoerd. De oliefase en de waterfase gaan naar hun respectieve afzetgebieden. De lichte vloeibare fase (olie) wordt afgevoerd door middel van verstelbare dompelbuizen door de zwaartekracht, en de zware vloeibare fase wordt afgevoerd via overstortstuwen.

De driefasige decanteercentrifuge uit de PAWT-serie wordt geleverd met twee motoren, die worden bestuurd door twee afzonderlijke VFD's. Het VFD-systeem optimaliseert het snelheidsverschil zonder dat de riemen of poelies tijdens bedrijf hoeven te worden vervangen.

De PAWT-decanteercentrifuge biedt bescherming tegen slijtage. De verschillende zones en elementen in een decanteercentrifuge hebben verschillende slijtagebeschermingen nodig. Een verscheidenheid aan materialen zorgt ervoor dat de werkzaamheden bestand zijn tegen hoge temperaturen, maar ook tegen zware en corrosieve producten.
• Ter bescherming van de kom is het binnenoppervlak voorzien van strips. De uitlaten van de kom zijn beschermd met gemakkelijk vervangbare, harde bussen.
• Ter bescherming van de schroeftransporteur zijn de meenemers beschermd met gesinterde hardmetalen tegels.
• Ter bescherming van de slibafvoerpoorten zijn deze poorten beschermd met erosiebestendige bussen.
• Ter bescherming van de vaste stoffen behuizing is het ontvangstoppervlak voorzien van een dikke roestvrijstalen plaat.

Huading Separator levert centrifugale scheidingsoplossingen voor alle procedures en processen voor het terugwinnen van palmolie. De continu werkende technologie combineert een hoogwaardig robuust ontwerp met een hoog productrendement en een positieve oliekwaliteit. De Huading Separator-decanteercentrifuge dekt het hele doorvoerbereik dat nodig is in de palmolie-industrie, met capaciteiten van 30 ton tot 100 ton FFB/u.

Olie-zuiveraar
De palmolie Purifier wordt veel gebruikt voor de zuivering van palmolie. De olie wordt vanuit de olietank naar de luchtreiniger gevoerd, waar onzuiverheden en water worden verwijderd. Na zuivering gaat de olie naar de vacuümdroger en wordt uiteindelijk via een oliekoeler naar de hoofdopslagtank gepompt.

De PASB-zuiveraar is een centrifuge van het vaste-stof-uitwerpende schijvenstapeltype. De roterende kom wordt aangedreven door de elektromotor via de platte riem of tandwielworm. Wanneer de toevoer gesloten is, wordt olie uit de kom verdrongen door de toevoeging van verdringingswater en wordt afvoerwater toegevoegd om de hydraulische sluitkracht vrij te geven, waardoor de schuifbodem van de kom omlaag gaat. Na de afvoercyclus wordt er een nieuw waterslot in de kom gevormd en gaat de scheiding door. Olie wordt via een externe pomp in de luchtreiniger gevoerd. De werkende waterglijbaan en het complete hydraulische systeem dat de slibafvoer regelt, bevinden zich in de bak. Er is geen mogelijkheid tot besmetting door externe bronnen.

De afscheidingskom is ontworpen voor gedeeltelijke afvoer van afgescheiden slib, waardoor er minimaal olieverlies is. Het aandrijfsysteem is een riemaandrijving, of de worm en het wormwiel.
Het voersysteem loopt via een extern pompsysteem. Er is geen werkende watertank nodig omdat de zuiveraar water onder hoge druk nodig heeft en dit wordt bereikt door een externe waterpomp die alleen werkt tijdens de afvoercyclus. Het ontladen moet plaatsvinden met regelmatige tussenpozen van 15 tot 20 minuten en elke ontlaadcyclus duurt enkele seconden. Het afvoersysteem is volledig geautomatiseerd met een handmatig override-systeem.
